L’essentiel à retenir : le branchement 7 broches selon la norme ISO 1724 assure les fonctions de signalisation vitales comme les clignotants et les feux stop. Pour garantir votre sécurité et la conformité légale, une attention particulière doit être portée au fil blanc de la masse. Ce système universel reste la solution idéale et économique pour vos remorques légères ou porte-vélos.
Le code de la route est formel : tout dispositif tracté doit répéter intégralement la signalisation de votre véhicule pour garantir la sécurité de tous. Pourtant, on finit souvent par passer plus de temps à s’arracher les cheveux sur des fils emmêlés qu’à profiter de son trajet. Une erreur de branchement et c’est la panne assurée, voire une amende.
Je vais vous aider à maîtriser le branchement faisceau remorque 7 broches en décortiquant le schéma universel et les étapes de montage. On fait le point ensemble pour que votre installation soit fiable, étanche et parfaitement conforme aux normes européennes.
- Pourquoi le branchement prise remorque est-il une étape incontournable ?
- Les secrets du schéma de câblage universel
- 3 étapes pour réussir votre installation électrique
- Solutions aux pannes de feux les plus courantes
Pourquoi le branchement prise remorque est-il une étape incontournable ?
Le branchement 7 broches transmet les signaux de base (clignotants, feux stop, position) tandis que le 13 broches gère le recul et l’alimentation permanente. Respecter le code couleur universel garantit la conformité légale.
Pour sécuriser votre attelage, il faut d’abord comprendre les capacités réelles de votre connecteur habituel.
Quelles sont les fonctions de base d’un faisceau 7 broches ?
Ce connecteur standard transmet les signaux lumineux indispensables. Il gère les feux stop, les clignotants et les feux de position. C’est le modèle classique le plus répandu pour les usages courants.
Les feux de position sont vitaux pour votre visibilité nocturne. Ils doivent fonctionner en parfaite synchronisation avec votre véhicule tracteur. C’est une question de sécurité pour tous les usagers de la route.
Pourtant, ce modèle possède des limites électriques précises. Il ne gère pas le feu de recul. Il ne peut pas non plus alimenter l’intérieur d’une caravane, comme un réfrigérateur.
Quelle réglementation encadre l’éclairage de votre remorque ?
La loi impose une visibilité arrière parfaite. Votre dispositif tracté doit répéter chaque signal lumineux du véhicule porteur. C’est une obligation stricte. Ne négligez jamais ce branchement faisceau remorque 7 broches.
Rouler avec une signalisation défaillante vous expose à des amendes. Un feu éteint peut stopper net votre trajet. Les forces de l’ordre peuvent immobiliser votre attelage immédiatement pour défaut de sécurité.
Le respect du code de la route est impératif. En tant que conducteur, vous portez la responsabilité du bon fonctionnement électrique. Vérifiez toujours vos feux avant chaque départ.
Les secrets du schéma de câblage universel
Après avoir compris l’importance légale, il faut maintenant se pencher sur la technique pure pour réussir son raccordement sans erreur.
Quel est le code couleur standard pour une prise 7 broches ?
Pour votre branchement faisceau remorque 7 broches, liez chaque couleur à sa fonction. Le jaune sert au clignotant gauche, le bleu à l’antibrouillard et le vert au clignotant droit.
Le fil blanc assure la masse indispensable au circuit. La numérotation des broches de 1 à 7 sur le socle guide votre installation sans confusion.
- Broche 1 : Jaune – Clignotant G
- Broche 2 : Bleu – Antibrouillard
- Broche 3 : Blanc – Masse
- Broche 4 : Vert – Clignotant D
- Broche 5 : Brun – Position D
- Broche 6 : Rouge – Stop
- Broche 7 : Noir – Position G
Quelles différences avec la norme européenne 13 broches ?
Le système 13 broches ajoute le feu de recul et le 12V permanent. C’est le standard requis pour les caravanes modernes et leurs équipements.
Le 7 broches suffit aux petites remorques. Le modèle 13 broches est nécessaire pour le confort et la sécurité obligatoire depuis 2011.
Comment identifier les fils si les couleurs ne correspondent pas ?
Si les couleurs divergent, testez les fils avec une batterie externe. Reliez la masse puis vérifiez chaque conducteur pour identifier le feu correspondant.
Un multimètre permet de repérer les polarités avec certitude. Marquez manuellement vos câbles pour simplifier le montage final et éviter toute erreur.
3 étapes pour réussir votre installation électrique
Une fois le schéma bien en tête, il est temps de passer à l’action avec les bons outils et la bonne méthode.
Quels outils faut-il préparer avant de commencer ?
Rassemblez d’abord votre pince à dénuder ainsi qu’un jeu de tournevis plats classiques. N’oubliez pas quelques colliers de serrage pour fixer proprement votre câble le long du châssis du véhicule.
Gardez aussi des produits nettoyants pour contacts à portée de main. Une préparation sérieuse du matériel vous évite de perdre un temps précieux durant le montage final.

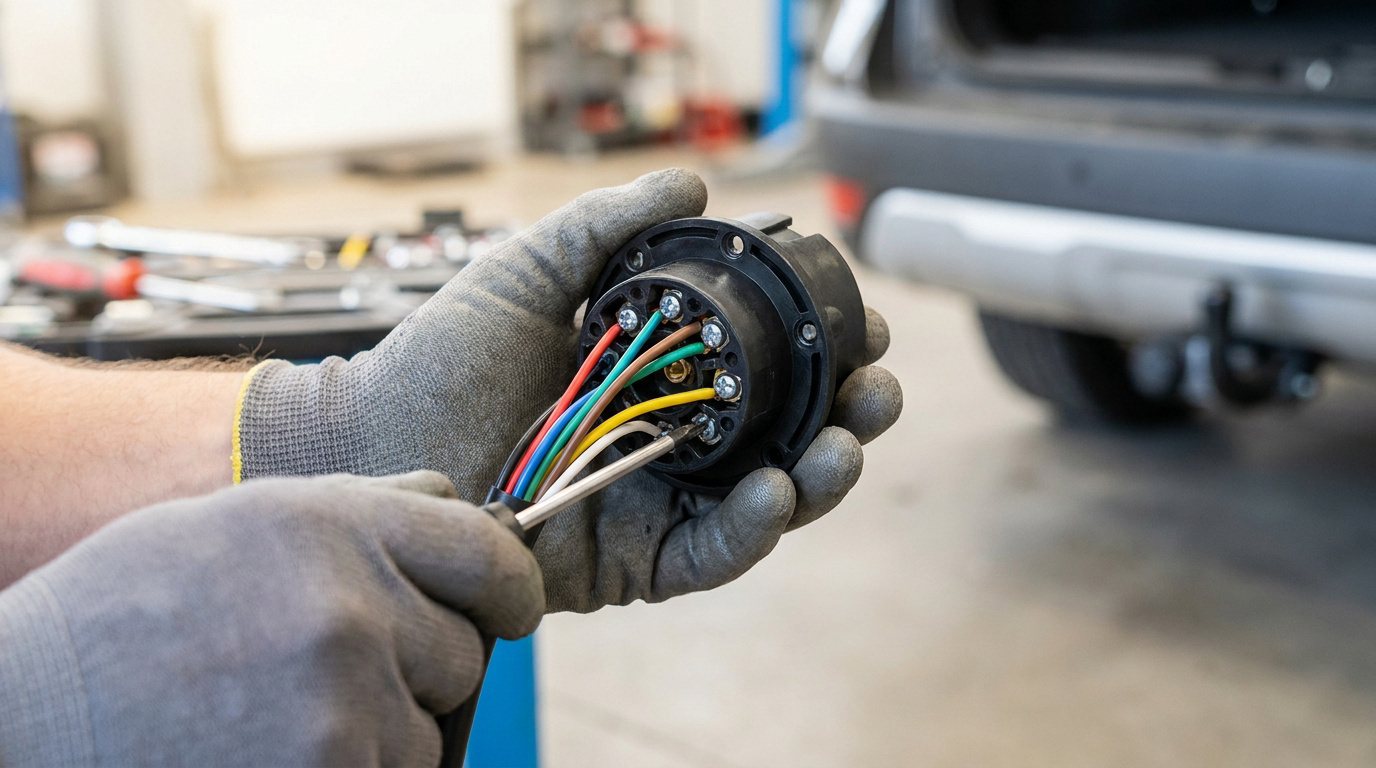

Comment connecter les fils sans risquer le court-circuit ?
Insérez chaque brin de cuivre bien au fond des bornes à vis. Serrez fermement mais sans excès pour ne pas sectionner les fils conducteurs à l’intérieur du socle.
Évitez de laisser des fils dénudés trop longs qui pourraient se toucher. Vérifiez systématiquement vos fusibles avant de tester. Norme saignée électricité : autorisé et interdit – Ravoyard.
Pourquoi l’isolation et l’étanchéité sont vos meilleures alliées ?
Appliquez une fine couche de graisse silicone sur les contacts métalliques. Ce produit repousse l’humidité et empêche l’eau de stagner. Positionnez soigneusement le joint arrière en caoutchouc. Cette barrière protège efficacement l’intérieur de votre prise contre les infiltrations.
« L’oxydation des contacts est la première cause de panne électrique sur les attelages, rendant l’étanchéité aussi importante que le câblage lui-même. »
Vous préviendrez ainsi la corrosion liée au sel de déneigement. Une prise parfaitement isolée restera fonctionnelle durant de longues années durant de longues années.
Solutions aux pannes de feux les plus courantes
Même avec une installation parfaite, l’usure ou l’oxydation peuvent créer des soucis qu’il faut savoir diagnostiquer rapidement.
Comment diagnostiquer une panne intermittente ou totale ?
Vérifiez l’état des ampoules avant de tout démonter. Inspectez la propreté des broches mâles et femelles. Un simple coup de brosse suffit souvent.
Testez la continuité de la masse pour éliminer les faux contacts. Une valeur prise terre trop haute Consuel : évitez le refus – Ravoyard évite bien des soucis.
Comment utiliser un adaptateur pour passer du 7 au 13 broches ?
Les convertisseurs de format assurent la liaison entre les systèmes. Ils se clipsent simplement entre le véhicule et la remorque. C’est une solution rapide.
Notez bien les limites de transmission. Un adaptateur 13 vers 7 ne créera pas de feu de recul magiquement.
Comment entretenir la prise pour éviter l’oxydation précoce ?
Utilisez régulièrement un spray spécial contact. Suggérez l’utilisation d’un capuchon de protection. Cela garde les broches sèches et propres.
Prévoyez une vérification annuelle. Voici un tableau pour un dépannage express sur le bord de la route :
| Symptôme | Cause probable | Solution rapide |
|---|---|---|
| Un seul feu éteint | Ampoule grillée | Remplacer l’ampoule |
| Tous les feux éteints | Masse défectueuse | Nettoyer la broche 3 |
| Clignotement rapide | Mauvais contact | Resserrer les cosses |
| Feux faibles | Oxydation | Appliquer du nettoyant |
Maîtriser le branchement faisceau remorque 7 broches garantit votre sécurité et la conformité légale. En respectant le code couleur universel et l’étanchéité des contacts, vous éviterez les pannes immobilisantes. Vérifiez vos feux dès maintenant pour prendre la route sereinement et protéger durablement votre installation électrique.
