L’essentiel à retenir : l’identification des phases repose sur l’ordre de succession des ondes décalées de 120°, indispensable pour garantir le sens de rotation de vos moteurs. En mesurant 400V entre deux conducteurs au multimètre ou en utilisant un rotaphase, vous sécurisez vos installations mécaniques. Une astuce cruciale consiste à garder le fil de terre plus long pour protéger votre réseau.
Saviez-vous qu’un système triphasé utilise trois courants alternatifs décalés de 120 degrés pour fournir une puissance constante et fluide ? Mais comment identifier les phases en triphasé alors qu’il n’existe aucune différence intrinsèque entre les conducteurs L1, L2 et L3 ?
On finit souvent par se perdre face à des câbles dont l’ordre de succession semble totalement arbitraire. Nous allons faire le point ensemble sur les méthodes de mesure et les conventions de câblage pour sécuriser votre installation.
- Comment identifier les phases en triphasé sans se tromper ?
- Quelles méthodes utiliser pour repérer vos conducteurs ?
- Pourquoi le sens de rotation est-il vital pour vos moteurs ?
- Comment équilibrer vos charges pour protéger l’installation ?
Comment identifier les phases en triphasé sans se tromper ?
Le triphasé repose sur trois ondes décalées de 120°, créant une tension de 400V entre phases. L’identification L1, L2, L3 s’effectue via un rotaphase ou un multimètre pour garantir le sens de rotation des moteurs, une étape dictée par le déphasage physique.
Pour bien comprendre comment identifier les phases en triphasé, il faut d’abord saisir la logique du courant qui circule dans vos câbles.
Comprendre le déphasage de 120 degrés
Le système utilise trois courants alternatifs sinusoïdaux. Ces ondes sont décalées dans le temps. Elles fournissent une puissance fluide.
La production suit un cycle précis. Ce décalage de 120 degrés fonde le système triphasé moderne.
Ce déphasage magnétique est indispensable. Il crée le champ tournant nécessaire aux moteurs.
Comprendre votre réseau aide pour un futur bilan thermique. Cela garantit une efficacité énergétique globale chez vous.
Mais au-delà de la théorie, la pratique impose souvent de nommer ces câbles de manière arbitraire lors de vos travaux.
Pourquoi l’ordre L1, L2 et L3 est-il souvent arbitraire ?
Les appellations L1, L2 et L3 sont des conventions. Sur un bornier neuf, aucune phase n’est intrinsèquement la première sans test de mesure.
Le choix dépend du câblage initial du fournisseur. En intervenant, définissez votre référentiel. Utilisez une convention de nommage. L’important reste la cohérence globale sur toute l’installation.
L’ordre des phases n’est pas une vérité absolue au départ, mais il devient une règle critique dès qu’un moteur est raccordé.
Quelles méthodes utiliser pour repérer vos conducteurs ?
Une fois ces principes théoriques assimilés, vous devez passer à l’action concrète sur votre tableau électrique en utilisant les outils de mesure adaptés.
Le testeur de champ tournant pour un diagnostic immédiat

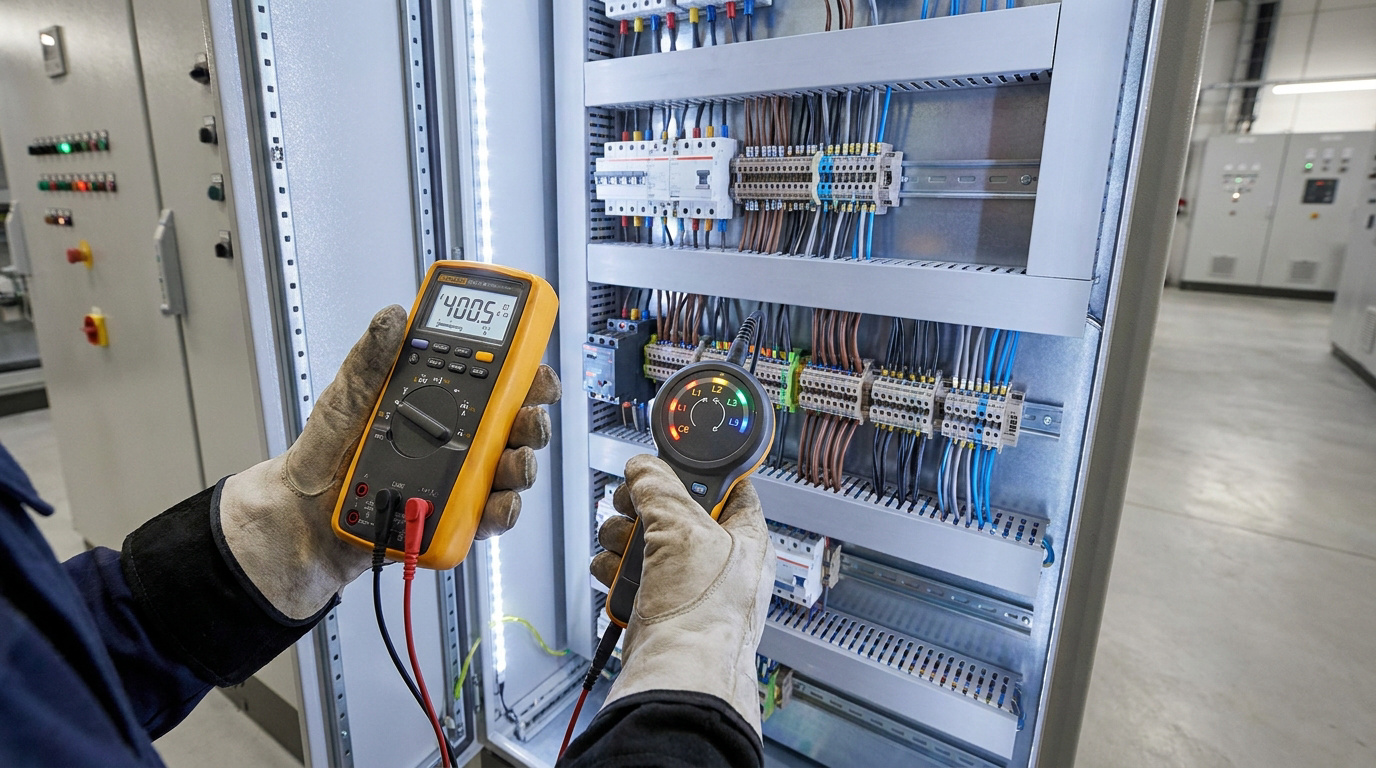

Le rotaphase s’impose comme l’outil de référence indispensable. Cet appareil indique instantanément si la succession des phases suit le sens horaire ou antihoraire requis pour le fonctionnement de vos machines.
L’interprétation des voyants lumineux reste simple. Une flèche verte confirme généralement que l’ordre L1-L2-L3 est respecté pour un branchement standard.
Pensez à vérifier régulièrement votre matériel pour une maintenance efficace. C’est la clé.
Mesurer les tensions entre phases et neutre au multimètre
Vérifiez d’abord la présence de 230V entre chaque conducteur et le neutre. Cette étape élimine tout doute sur la nature des câbles présents dans votre boîte de dérivation.
Validez ensuite la tension de 400V entre deux phases. Si vous obtenez 0V, vous mesurez deux fois la même phase par erreur.
| Point de mesure | Tension attendue | Conclusion |
|---|---|---|
| Phase/Neutre | 230V | Conducteur identifié |
| Phase/Phase | 400V | Phases distinctes |
| Phase/Terre | 230V | Protection active |
Astuces de marquage physique pour vos futures interventions
Utilisez des bagues colorées ou des adhésifs spécifiques sur vos câbles. Un marquage clair au moment de la mesure évite de devoir tout recommencer lors du prochain dépannage imprévu.
Différenciez aussi la longueur des fils dans vos fiches. Cette astuce visuelle simple sécurise les connexions, surtout sur les prises mobiles ou les rallonges de chantier.
- Utilisez du ruban marron, noir et gris pour les phases.
- Le bleu pour le neutre.
- Le vert-jaune pour la terre.
Pourquoi le sens de rotation est-il vital pour vos moteurs ?
Identifier les câbles n’est pas qu’une question de rangement, c’est une nécessité absolue pour garantir l’intégrité mécanique de vos équipements motorisés.
Les risques mécaniques d’une inversion de phase
Une inversion de phase fait tourner votre moteur à l’envers. Pour une pompe ou un compresseur, cela provoque une casse mécanique immédiate. L’absence de pression peut aussi détruire vos équipements.
La solution technique est simple. Il suffit de permuter deux fils de phase. Cela inverse le champ magnétique et corrige le sens de rotation.
Vous devez savoir comment identifier les phases en triphasé pour éviter ces erreurs. Un mauvais branchement rend les moteurs bruyants. Consultez notre diagnostic des moteurs bruyants pour en savoir plus.
Gérer le rôle du neutre dans une installation 3+N
Le neutre permet d’obtenir du 230V pour vos appareils classiques. Sans lui, vos équipements monophasés ne pourraient pas fonctionner. Votre installation triphasée serait alors incomplète pour un usage domestique.
Soyez vigilants face au danger de la rupture de neutre. Si ce fil se déconnecte, une surtension destructrice survient. Elle peut griller instantanément tous vos appareils électroniques branchés.
Une rupture de neutre transforme votre installation en un circuit instable où la tension peut grimper jusqu’à 400V.
Comment équilibrer vos charges pour protéger l’installation ?
Au-delà du sens de rotation, la pérennité de votre système électrique repose sur une répartition intelligente de la puissance consommée sur chaque ligne.
Répartir la puissance souscrite entre vos appareils
Vous devez distribuer vos gros consommateurs comme le four ou le lave-linge. Si une seule phase supporte tout, le disjoncteur sautera. Cela arrive même si la puissance totale reste respectée.
L’usage d’un délesteur triphasé s’avère alors très utile. Cet appareil coupe temporairement les circuits non prioritaires. Il évite ainsi de dépasser votre abonnement lors des pics de consommation.
Pensez aussi à vérifier votre installation. Une mise aux normes garantit la sécurité de votre foyer. C’est un point de vigilance indispensable.
Détecter et corriger un déséquilibre de phase gênant
Je vous conseille l’usage d’une pince ampèremétrique pour mesurer l’intensité réelle. Comparez les valeurs sur L1, L2 et L3. Vous identifierez vite la ligne qui sature de façon anormale.
Surveillez les signes de surcharge comme la chauffe des borniers. Un déséquilibre de phase important réduit la durée de vie de vos composants. En fait, cela augmente aussi vos pertes d’énergie.
Voici les étapes à suivre pour stabiliser votre réseau :
- Mesure de l’intensité par phase
- Identification des surcharges
- Déplacement des charges sur les phases moins sollicitées
Pour réussir l’identification des phases en triphasé, retenez l’essentiel : utilisez un rotaphase pour le champ tournant, vérifiez les 400V au multimètre et équilibrez vos charges. Agissez dès maintenant pour protéger vos moteurs d’une inversion fatale. Un câblage méthodique garantit la performance et la sécurité durable de votre installation électrique.
